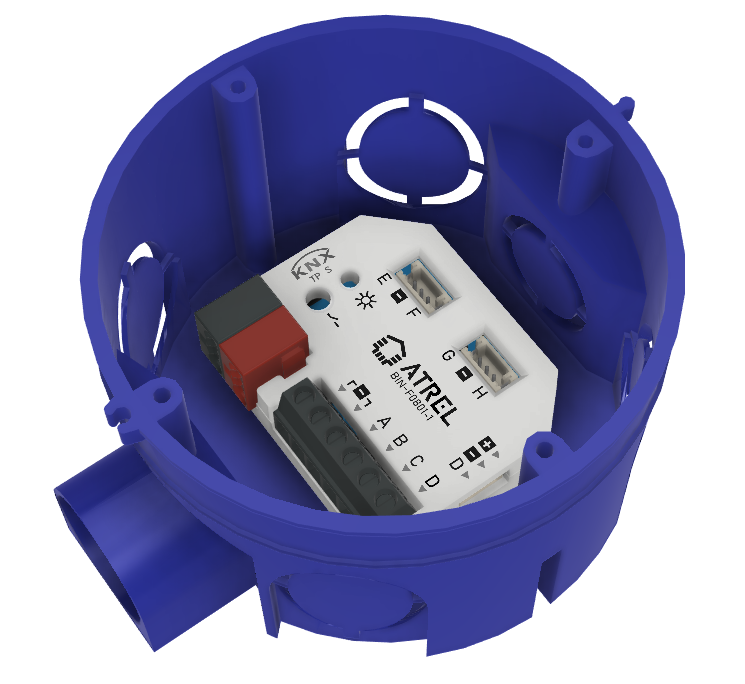

Универсальный модуль 8-ми бинарных входов/выходов, 4-х датчиков температуры и датчика протечки в компактном корпусе для установки в монтажную коробку (подрозетник).
14 0 (с НДС)
В наличии
Модуль бинарных входов/выходов, датчиков температуры и датчика протечки в компактном корпусе для установки в монтажную коробку (подрозетник).
- До 8 бинарных входов
- Короткое/длинное нажатие, диммирование
- Режим переключателя
- Счётчик импульсов
- Активация сцен
- Управление шторами
- До 8 выходов LED
- До 4 NTC датчиков температуры
- До 4 шлейфов с датчиками температуры типа DS18S20, DS18B20 (до 4 датчиков на каждом шлейфе, с функцией усреднения, максимума, минимума значений)
- До 4 датчиков освещенности
- До 4 цифровых датчиков влажности
- Подключение пассивного источника звука типа «пьезоизлучатель»
- Разъем для подключения датчика протечки типа “Нептун”
- 4 термостата
- 20 логических модулей с выбором одной из 31 функций для каждого
- Питание от шины KNX
| Артикул | BIN-F0801-1 |
| Общие параметры | |
| Питание устройства | от шины KNX |
| Количество входов | До 8 |
| Количество выходов (для LED до 2мА каждый) | До 8 |
| Тип соединения | Два 3-x проводных соединителя с кабелем 10см, 20см |
| Максимальная длина подключаемого кабеля датчиков температуры | 30м |
| Сечение подключаемого провода | до 1мм² |
| Диапазон рабочих температур | от 0 до + 45°C |
| Влажность во время работы | от 5 до 95% (без конденсата) |
| Степень защиты корпуса | IP 20, в чистой среде |
| Тип монтажа | В подрозетник или распределительную коробку |
| Размер без клеммы knx | 42 х 33 х 9,5мм |
| Вес | 20г |
| Материал корпуса | ABS UL94V0 |
| Вход датчика протечки типа «Нептун» | |
| Тип соединения | 3-х проводной соединитель с кабелем (10см) |
| Напряжение питания | 12-15В |
| Максимальный допустимый потребляемый ток | 2мА |
| Интерфейс KNX | |
| Спецификация | TP-256 |
| Программа конфигурации | ETS 5.7 и выше |
| Подключение | Стандартный соединитель EIB (WAGO 243-211) |
| Потребление по шине KNX (29В DC) | < 5 мА , < 150 мВт |
| Аксессуары | |
| Датчик температуры NTC (гибкий кабель), 1м | NTC-S0101-1 |
| Датчик температуры NTC (жесткий кабель), 2.5м | NTC-S0102-1 |
| Датчик температуры NTC (жесткий кабель, гильза), 2.5м | NTC-S0103-1 |
| Датчик температуры DS18B20 (жесткий кабель, гильза), 2.5м | OWR-S0101-1 |
| Датчик влажности | OWH-S0XXX-X |
| Датчик освещенности окружающего пространства | OWL-S0XXX-X |
| Излучатель звука | BUZ-S4000-X |
Описание устройства: Datasheet-BIN-F0801-1-RU.PDF
Руководство пользователя: Manual-BIN-F0801-1-RU.pdf
Термостаты: Manual-Thermostat-ru.pdf
Логические модули: Manual-Logicmodules-ru.pdf
Аппликационная программа ETS5/6 EN/RUS скачать
Примеры организации алгоритмов на модулях логики скачать файл проекта
Материал корпуса: ABS UL94V0
Декларация о соответствии ЕАС
